一．產品介紹

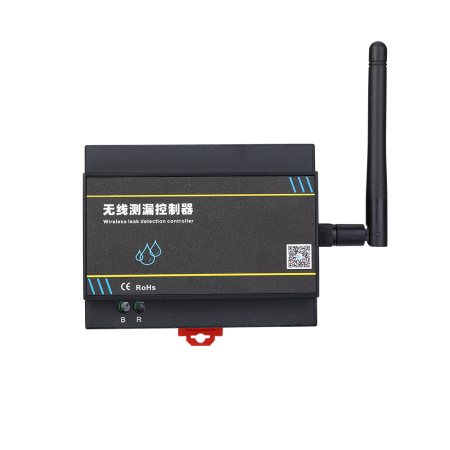

YEC-MW-L 無線測漏控制器是集監控漏液和無線數據傳輸為一體的新興物聯網產品。本產品采用最新 LoRa 技術，當發生液體泄漏時，控制器會立即上報報警數據到后端平臺，提醒監測人員及時處理，實現對液體泄漏的實時監測。產品擁有無線傳輸、遠程監控、功耗低、安裝方便等特點，內置大功率電池，使用壽命可達 5 年以上。

二．適用范圍

YEC-MW-L 適應于智慧建筑、智慧地鐵、數據中心、博物館、醫院、倉庫等等。

三．功能特點

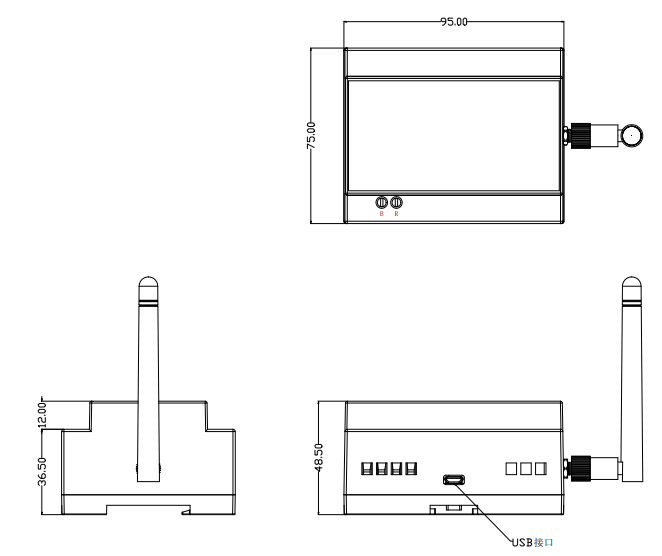

（單位：mm，誤差±0.5mm）

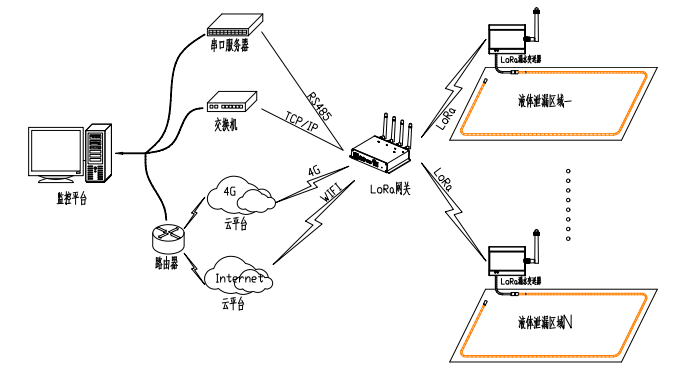

控制器與感應線連接，通過無線 LoRa 信號向無線 LoRa 網關傳輸漏水情況數據，網關通過 RS485、 4G 網絡、以太網及 WIFI 等方式向上行設備傳輸數據，上傳至監控平臺，實現集中監控。

圖 2 系統拓?fù)鋱D

八．安裝說明

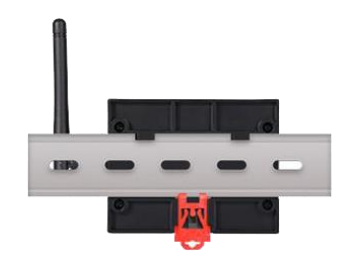

請將控制器安裝于牢固的室內采集箱或機柜等易于維護檢查的場所，安裝位置應避免高溫高濕、振動、腐蝕性氣體環境及其他電子雜訊干擾源等?？刂破骺垩b于標準的 DIN35mm 導軌上。

圖 3 安裝示意圖

感應線連接

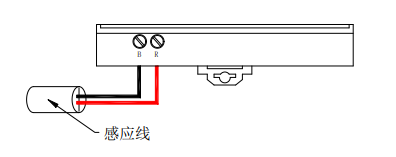

在整個泄漏檢測系統中，引出線用于連接控制器和漏水感應線，將感應線的引出線紅、黑芯線分別接入控制器接線端子 R、B 處，再將感應線 敷設到需要檢測的區域。連接如下圖所示：

圖 4 感應線連接示意圖

USB 接口

USB 調試接口可用于查看及設置設備的靈敏度、波特率等相關參數。
